土壤相对密度仪是求无凝聚性土的最大与最小隙比，用于计算相对密度，借此了解该土在自然状态或压实后的松紧情况和土粒结构的稳定性。

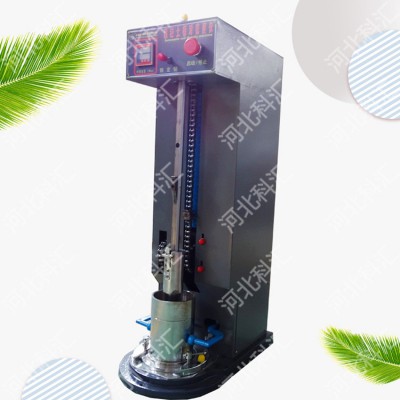

本仪器适用于颗粒直径小于5mm的无凝聚性土，且粒径在2-5mm的试样件质量不大于试样件总质量的15%， 以测定土的最大密度和最小孔隙比，用于计算其相对密度。该仪器主要由电机和链轮驱动机构组成。一组链轮带动击锤做上下击实土试样件，另一组带动振动叉左右往返振击土样以获得试样件的最大密度及相对密度。
主要技术指标：

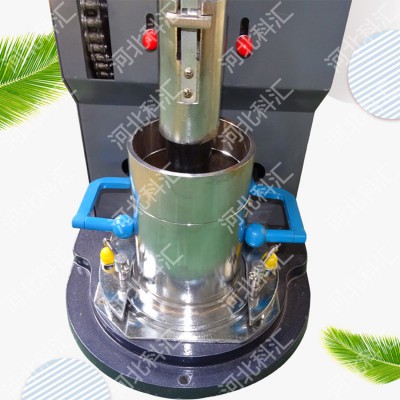

1、试件模：250ml, 内径：Φ5cm, 高度：12.7cm, 附护筒
2、击锤：击锤质量：1.25Kg, 每分钟击32次，击锤直径：Φ5cm
3、击锤落高：15cm
4、定时范围：0—15min
5、功率：120W
6、电源：220V 50Hz
7、仪器重量：40kg
粗粒土电动相对密度仪
