一、主要用途
本仪器用于测量各种安全帽的垂直间距和佩戴高度。仪器符合:《GB 2811-2007
安全帽》《GB/T 2812-2006安全帽测试方法》

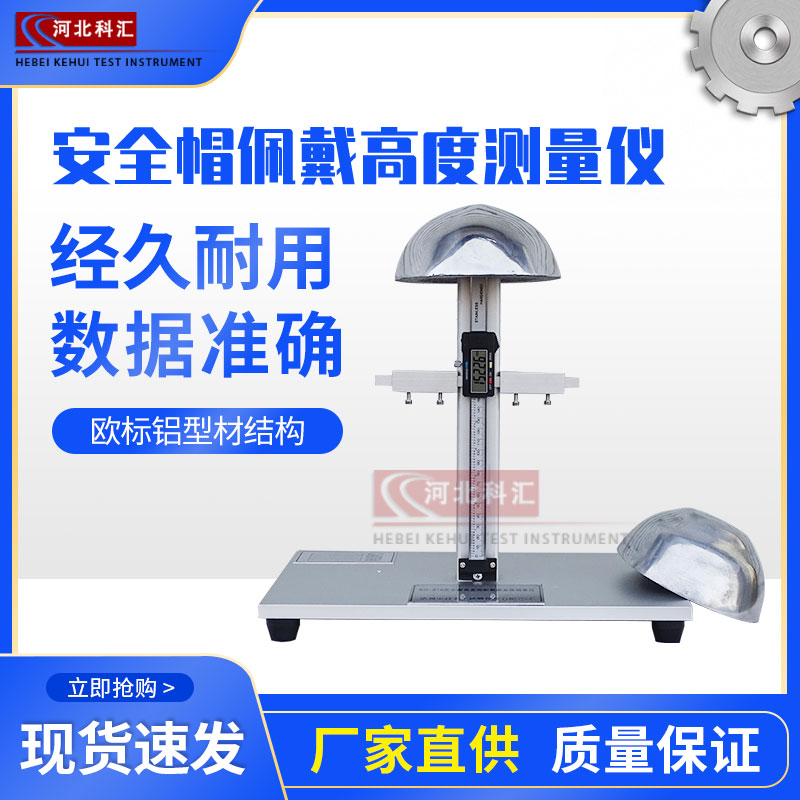

二、仪器结构
仪器结构主要包括以下几部分:
1.底座2. 量脚3.数显标尺 4.数显标尺支撑5. 1#头模( 2#头模)
三、操作说明
1、安全帽佩戴高度测量方法:
●安全帽佩戴高度测量选用的是1#头模。
●将数显标尺拉到最底部,按清零(zero )键。
●测量一下安全帽侧面帽箍的间距,调节量脚到合适的长度。
●安全帽正常佩戴在1#头模上,拉动数显标尺直到量脚接触到恻面帽箍,读数值A1。
●280- -A1,即为安全帽佩戴高度。
2、安全帽垂直间距测量方法:
●首先根据标准选取合适的头模。
佩戴高度≤85mm时,选用1#头模
佩戴高度>85mm时,选用2#头模
●将选择好的头模放入数显标尺支撑上部的孔中。
●将数显标尺拉到最底部,按清零(zero)键。
●测量一下安全帽侧面帽箍的间距,调节量脚到合适的长度。
●将安全帽正常佩戴在选好的头模上,拉动数显标尺直到量脚接触到侧面帽箍,读数值B1.
●用280- -B1 ,即为标准中所说的X1。
●将安全帽去掉帽衬后,放在同一头模上,拉动数显标尺直到量脚接触到侧面帽箍,读数值B2.
●用280- -B2 ,即为标准中所说的X2
●X2与X1差值即为垂直间距。
