一、概述：
本夹具是根据国标GB/T50081—2002《普通混凝土力学性能试验方法标准》制作而成，它既能满足边长为150mm的立方体标准试件（或边长为100mm非标准立方体试件）抗劈裂强度试验，也能满足特殊情况下Ф150mm×300mm的圆柱体标准试件（或边长为Ф100mm×200mm非标准试件）的劈裂抗拉强度试验。
二、主要技术参数：

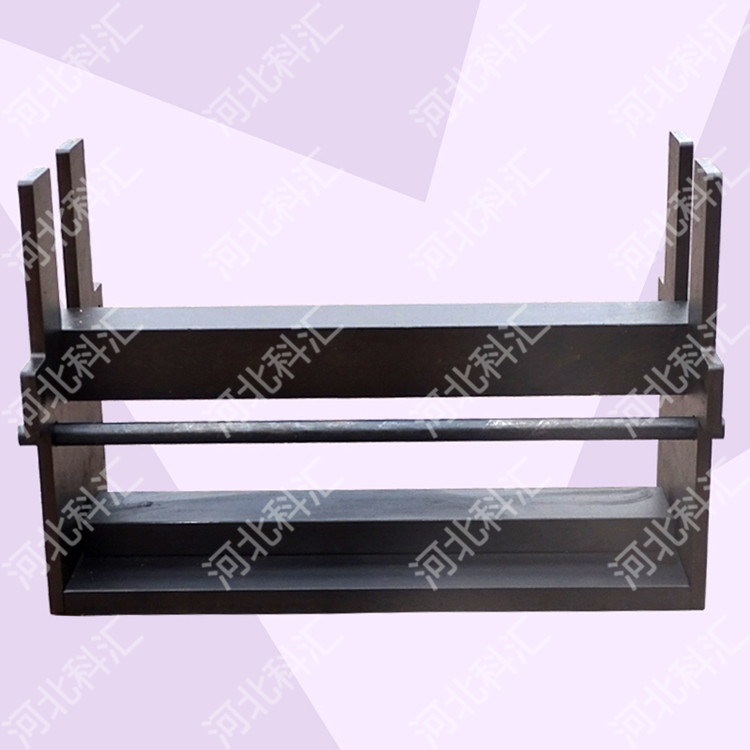

圆柱形抗劈裂夹具
1、支架最大垫块：50mm×20mm
2、支架左右档宽度：151mm，101mm
3、长度：305mm
4、净重：25Kg
5、适用机型：通用型，可在各厂生产的万能机、压力机上使用
6、试件尺寸：满足直径150mm×300mm的圆柱体标准试件（或直径100mm×200mm非标准试件）。
7、外形尺寸：290×260×390mm
方圆两用-抗劈裂夹具
1、支架最大垫块75mm×20mm
4、适用机型：通用型，可在各厂生产的万能机、压力机上使用
5、试件尺寸：满足边长为150mm立方体标准试件（或边长为100mm的立方体试件）及圆柱体标准试件
2、外形尺寸（长×宽×高）：450×210×320mm
3、净重：22Kg
三、试验步骤
1、试件采用边长为150mm的立方体标准试件，每组3个试件。
2、试验机与试件之间采用钢制弧形垫条。在钢制垫条与试件之间应垫以木质三合板垫板，木质三合板垫板的要求：宽15—20mm，厚3—4mm。两种垫条（板）的长度均应不小于试件的边长，木质垫板不得重复使用。
3、试验步骤
（1）检查试件外观，并测量尺寸。
（2）在成型时的顶面和底面划出劈裂面的位置。
（3）安放试件、弧形钢制垫条及木质垫板。试件的轴心应对准试验机下压板的中心，垫条应垂直于试件成型时的顶面。
（4）加载：当试件的抗压强度低于30Mpa时，加载速度取0.02—0.05MPa/s，当试件的抗压强度等于或高于30MPa时，应取0.05—0.08MPa/s。当试件临近破坏、变形迅速增长时，应停止调整试验机油门，直至试件破坏。记录最大荷载，精确至0.01MPa。
