一.主要用途与适用范围
该试验机是我公司严格按照GB/T238-2013《金属材料线材反复弯曲试验方法》GB/T235《金属材料厚度小于或等于3mm薄板和薄带反复试验方法》所设计，主要用于金属线材的反复弯曲试验，以检验金属线材在反复弯曲中承受塑性变形的性能及显示出的缺陷。若增配板材夹持装置后，也可以对0.1～3mm的薄钢带（钢板）试样进行弯曲试验。
本机广泛应用于钢铁.建筑行业，以及钢丝绳.电线电缆等生产.使用厂家。
二.主要技术参数
序号 项目名称
1 线材试样直径 Φ1～φ10mm
3 弯曲角度 ±90°
4 弯曲速度 < 60次/分
5 记数范围 0-9999次
6 电机功率 Kw 1.1
7 外型尺寸 1000*600*330mm
8 试验机重量 约100Kg
三.工作条件
1.在室温10-35℃环境下；
2.在稳定的基础上，水平安置；
3.在无振动的环境下；
4.周围无腐蚀性物质；
5.无明显的电磁干扰；
6.电源电压波动范围不超过额定电压380V的±10；
7.试验机周围要留有一定的空余空间。
四、工作原理

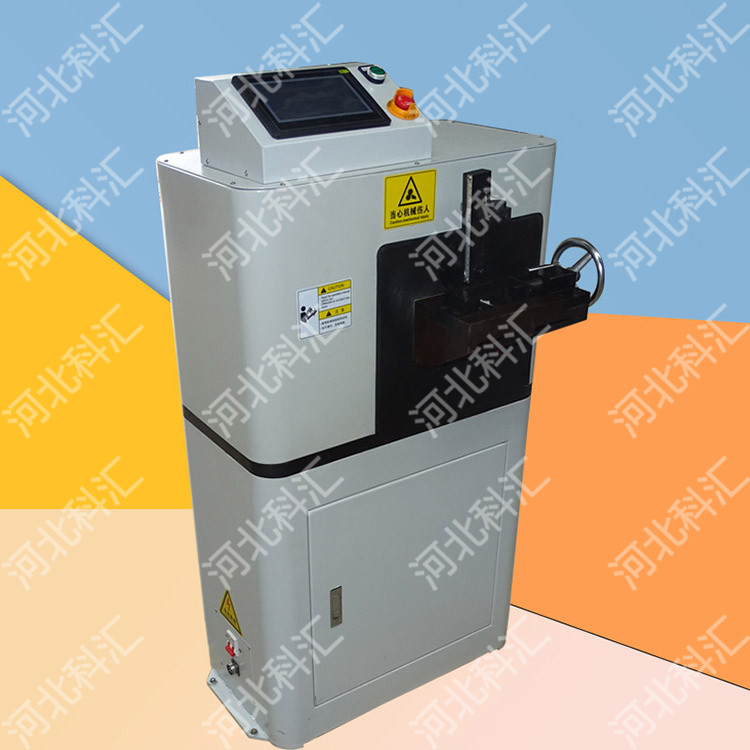

JWJ-10A主要由主机和电器测控系统两大部分组成，运用连杆、偏心轮和扇形齿轮等全部机械传动方式施加试验力矩使试样作左右90º反复弯曲,利用光电开关来检测弯曲试验次数。试样断裂后，设备自动停机，数显表则显示记录弯曲试验次数。
JWJ-10B是运用伺服电机和伺服控制器直接控制输出轴的正反转试样做正反90°反复弯曲，且参数设置、角度显示均为液晶触摸屏技术，且外观造型及其美观，无噪音！
