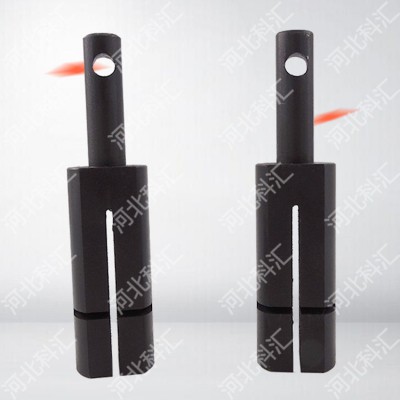

隔离栅焊点抗拉力夹具
一、简介
焊点抗拉力的拉伸夹具是依据GB/T26941.3-2011标准加工生产的，本夹具为金属材质，表面发黑防锈处理。
夹具的尺寸依据试样钢丝的直径分7种，分别是3.5/3.7/3.95/4.0/4.5/5.0/6.0。
二、技术参数
1、抗拉力夹具总长150；
2、抗拉力夹具工作直径40
3、抗拉力夹具螺杆长50，直径18
4、抗拉力夹具重量：0.85KG。
三、使用方法
在网上任取3个焊点，按图示进行拉伸，拉伸试验机拉伸速度为5mm/min，拉断时的拉力值计算平均值。
隔离栅焊点抗拉力夹具
