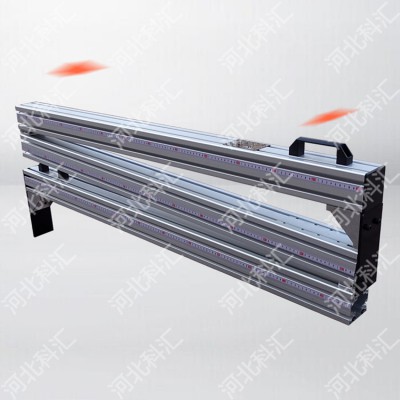

LHHD-1型路面横断面尺
路面横断面尺用于测定沥青路面的车辙，供评定路面使用状况及计算维修工作量时使用。
符合JTG E60-2008/T0973-2008公路路基路面现场测试规程。
技术参数:
1、断面尺长度0.5-3.8米可调2、深度测量精度1mm3、重量20Kg
横断面尺使用方法:
(1)将横断面尺就位于测定断面上，两端支脚置于测定车道两侧。
(2)沿横断面尺每隔20厘米-点用量尺垂直立于路面上.用目光平祝测记横断面尺项面与路面之间的距离，准确至1毫米，如断面的最高处或最低处明是不在测定点应加测该点距离。
(3)记录测定读数，给出断面图，最后连接成圆滑的横断面线。
(4)当不需要测定横斯面，仅需要测定最大车辙时，亦可用不带支脚的横断面尺架在路面上由目测确定最大车辙位置，用尺量取。

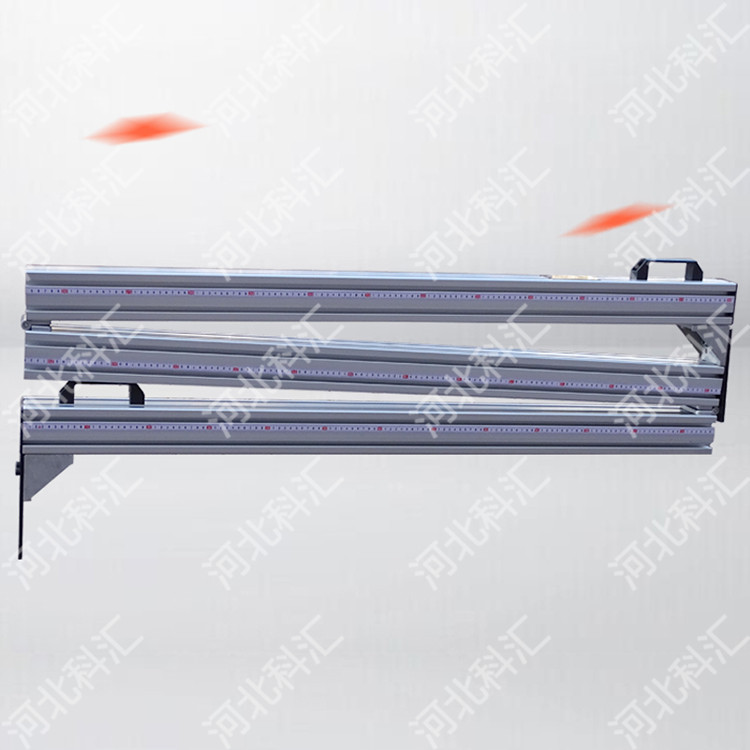

折叠横断面尺
