1.范围
本标准规定了钢构件镀锌层附着性能测定仪的技术要求、试验方法、检验
规则以及标志、包装、运输与储存等。
本标准适用于公路用钢构件镀锌层附着性能测定仪的生产、检验使用。
2.规范性引用文件
下列文件中的条款通过在本标准中引用成为本标准的条款。凡是注日期的
引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新
版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T10125 人造气氛腐蚀试验盐雾试验
GB/T15464 仪器仪表包装通用技术条件
3.技术要求
3.1 结构

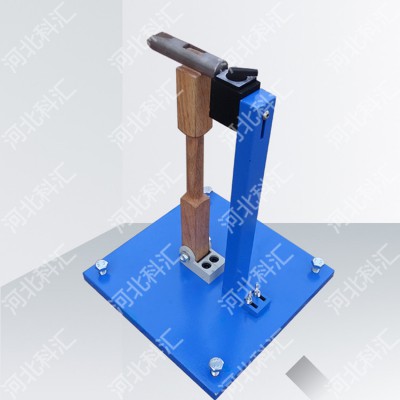

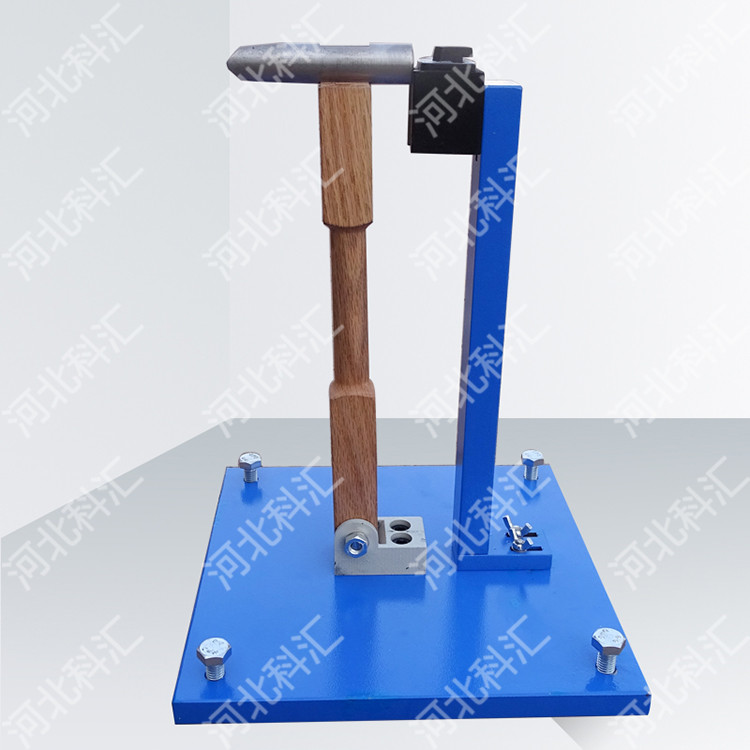

钢构件镀锌层附着性能测定仪有锤头、锤柄及底座三个构件组成，见图1 所示。
3.2 外观
锤头表面应光滑、平整、不易磨损和无锈蚀；锤柄表面应光滑、平整、无毛刺。
锤头与锤柄结合应牢固；底座与锤柄之间应活动灵活。
3.3 外形尺寸
锤头、锤柄及底座公称尺寸及允许偏差见图 1 和表 1 所示。
表 1锤头 、锤柄及底座公称尺寸及允许偏差
构件
名称
公称尺寸
及允许偏差
锤头
L(mm)
F(mm)
￠1(mm)
ａ( 1 8)
锤刃切面平整度（UM）
刃口宽度（mm）
100±2
60±1
20±1
90±1
≤8
≤0.1
锤柄
A(mm)
B(mm)
C(mm)
D(mm)
￠2(mm)
N(mm)
275±5
100±2
105±2
27±1
20±1
15 1 8-1
底座
E(mm)
H(mm)
G(mm)
K(mm)
M(mm)
25±1
30±1
15。±1
22±1
60±1
3.4 材料和质量
锤头采用 45 号钢，质量为（210±10）g,表面镀铬。
锤刃硬度（肖氏）不低于 40HS。
锤柄采用橡木，质量为（70±10）g。
底座采用 Q235 钢，表面镀铬。
